Percobaan 2 kondisi 8
Tampilkan angka 1,3,5 secara bergantian

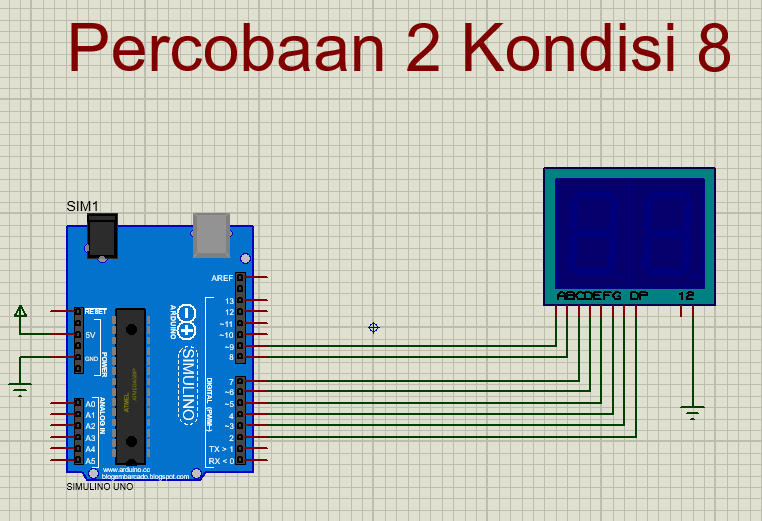

2. Gambar Rangkaian Simulasi [Kembali]
- Program
3. Video Simulasi
[Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Rangkaian ini tersusun dari SIMULI UNO, sumber Vcc, Ground, dan 7segment.
7segment yang digunakan adalah jenis common katoda yang mana bisa dilihat 7segment terhubung ke ground. Jenis common katoda akan aktif ketika diberikan input HIGH yang mana tengangan akan mengalir ke 7segment. Setiap pin A-G pada 7segment terhubung pada arduino pin digital 2-9. pin A terhubung ke pin D9, pin B ke Pin D8 dan seterusnya berurut. untuk menampilkan karakter 1, 3 dan 5 maka
untuk angka 1. pin B dan C diberi input HIGH yang berlogika 1 dan yang lainnya di setting LOW.
untuk angka 3. Pin A, B, C, D dan G diberi input HIGH yang berlogika 1 dan yang lainnya di setting LOW.
untuk angka 5. Pin A, C, D, F dan G diberi input HIGH yang berlogika 1 dan yang lainnya di setting LOW.
program berupa HEX dimasukkan pada arduino lalu rangkaian dijalankan
5. Link Download [Kembali]
