KONTROL OTOMATIS
TANAMAN MELON
Pendahuluan
- Mengetahui pengaplikasian rangkaian kontol tanaman melon otomatis.
- Mengetahui cara membuat rangkaian kontrol tanaman melon otomatis.
- Dapat menjelaskan prinsip kerja kontrol tanaman melon secara otomatis.
A. Alat:
1. Power Suply
2. Voltmeter DC
Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.
3. Baterai
4. Generator DC
1. Resistor
| Specifications | |
| Resistance (Ohms) | 10K, 500K |
| Power (Watts) | 0.25W, 1/4W |
| Tolerance | ±5% |
| Packaging | Bulk |
| Composition | Carbon Film |
| Temperature Coefficient | 350ppm/°C |
| Lead Free Status | Lead Free |
| RoHS Status | RoHS Compliant |
Data sheet resistor:
3. Induktor
Spesifikasi :
4. Dioda 1N4001
- Package Type: Available in DO-41 & SMD Packages
- Diode Type: Silicon Rectifier General Usage Diode
- Max Repetitive Reverse Voltage is: 1000 Volts
- Average Fwd Current: 1000mA
- Non-repetitive Max Fwd Current: 30A
- Max Power Dissipation is: 3W
- Max Storage & Operating temperature Should Be: -55 to +175 Centigrade
Nomor Pin | Nama Pin | Deskripsi |
1 | Anoda | Arus selalu Masuk melalui Anoda |
2 | Katoda | Arus selalu Keluar melalui Katoda |
Data Sheet Transistor
Grafik Respon:
6. OP AMP LM358
- Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
- Gain tegangan besar adalah 100 dB
- Lebar pita lebar adalah 1MHz
- Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
- Rentang catu daya tunggal adalah dari 3V ke 32V
- Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
- Penyaluran arus pasokan sangat rendah, yaitu 500 μA
- 2mV tegangan rendah i / p offset
- Mode umum rentang tegangan i / p terdiri dari ground
- Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar
- Wide supply voltage range: 3.0V to 15V
- Low power: 100 nW (typ.)
- Medium speed operation: tPHL = tPLH = 40 ns (typ.) at CL = 15 pF, 10V supply
- High noise immunity 0.45 VCC (typ.)
B. Konfigurasi PIN
| Pin No | Pin Name | Description |
|---|---|---|
| 1 | A0 | Input 1 of XOR gate 0 |
| 2 | B0 | Input 2 of XOR gate 0 |
| 3 | Q0 | The output of XOR gate 0 |
| 4 | Q1 | The output of XOR gate 1 |
| 5 | A1 | Input 1 of XOR gate 1 |
| 6 | B1 | Input 2 of XOR gate 1 |
| 7 | VSS | Source Supply |
| 8 | A2 | Input 1 of XOR gate 2 |
| 9 | B2 | Input 2 of XOR gate 2 |
| 10 | Q2 | The output of XOR gate 2 |
| 11 | Q3 | The output of or gate 3 |
| 12 | A3 | Input 1 of OR gate 3 |
| 13 | B3 | Input 2 of OR gate 3 |
| 14 | VDD | Drain Supply |
- Type: Rotary a.k.a Radio POT
- Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
- Power Rating: 0.3W
- Maximum Input Voltage: 200Vdc
- Rotational Life: 2000K cycles
Pin No. | Pin Name | Description |
1 | Fixed End | This end is connected to one end of the resistive track |
2 | Variable End | This end is connected to the wiper, to provide variable voltage |
3 | Fixed End | This end is connected to another end of the resistive track |
- Operating Voltage: 3.3V to 5V DC
- Operating Current: 15mA
- Output Digital - 0V to 5V, Adjustable trigger level from preset
- Output Analog - 0V to 5V based on infrared radiation from fire flame falling on the sensor
- LEDs indicating output and power
- PCB Size: 3.2cm x 1.4cm
- LM393 based design
- Easy to use with Microcontrollers or even with normal Digital/Analog IC
- Small, cheap and easily available
Pin Name | Description |
VCC |
The Vcc pin powers the module, typically with +5V |
GND | Power Supply Ground |
DO | Digital Out Pin for Digital Output. |
AO | Analog Out Pin for Analog Output |
2.GND: ground

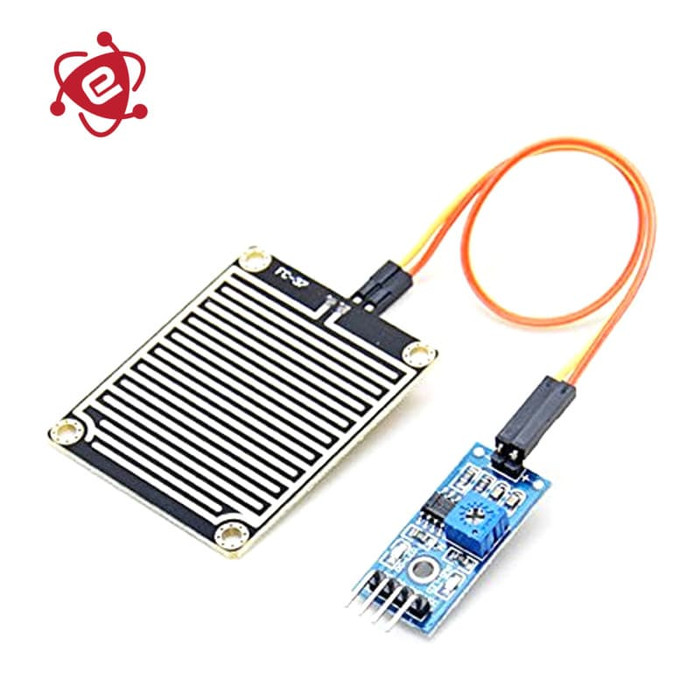

- Adoptshigh quality of RF-04 double sidedmaterial.
- Area:5cm x 4cm nickel plateon side,
- Anti-oxidation,anti-conductivity, with long use time;
- Comparator output signal clean waveform is good, driving ability, over 15mA;
- Potentiometer adjust the sensitivity;
- Working voltage 5V;
- Output format: Digital switching output (0 and 1) and analog voltage output AO;
- With bolt holes for easy installation;
- Small board PCB size: 3.2cm x 1.4cm;
- Usesa wide voltage LM393 comparator
C. Grafik Respon
12. 7 Segment Anoda
A. Spesifikasi
- Available in two modes Common Cathode (CC) and Common Anode (CA)
- Available in many different sizes like 9.14mm,14.20mm,20.40mm,38.10mm,57.0mm and 100mm (Commonly used/available size is 14.20mm)
- Available colours: White, Blue, Red, Yellow and Green (Res is commonly used)
- Low current operation
- Better, brighter and larger display than conventional LCD displays.
- Current consumption : 30mA / segment
- Peak current : 70mA
B. Konfigurasi pin
Pin Number | Pin Name | Description |
1 | e | Controls the left bottom LED of the 7-segment display |
2 | d | Controls the bottom most LED of the 7-segment display |
3 | Com | Connected to Ground/Vcc based on type of display |
4 | c | Controls the right bottom LED of the 7-segment display |
5 | DP | Controls the decimal point LED of the 7-segment display |
6 | b | Controls the top right LED of the 7-segment display |
7 | a | Controls the top most LED of the 7-segment display |
8 | Com | Connected to Ground/Vcc based on type of display |
9 | f | Controls the top left LED of the 7-segment display |
10 | g | Controls the middle LED of the 7-segment display |
13. Decoder (IC 7447)
A. Spesifikasi
- has a broader Voltage range
- A variety of operating conditions
- internal pull-ups ensure you don't need external resistors
- Four input lines and seven output lines
- input clamp diode hence no need for high-speed termination
- comes with open collector output
B. Konfigurasi pin:
14. Encoder (IC 74147)
A. Spesifikasi
- It operates at 4.5V to 5.5 DC voltage.
- It delivers output current from low 70µA to high 8mA
- It operates at the temperature from -55℃ to 70℃
- Logic Case packaging type: DIP
- Mounting Type: Through Hole
- Pin No. 1 - 4 (input)
- Pin No. 2 - 5 (input)
- Pin No. 3 - 6 (input)
- Pin No. 4 - 7 (input)
- Pin No. 5 - 8 (input)
- Pin No. 6 - C (output)
- Pin No. 7 - B (output)
- Pin No. 8 - Ground (GND)
- Pin No. 9 - A (output)
- Pin No. 10 - 9 (input)
- Pin No. 11 - 1 (input)
- Pin No. 12 - 2 (input)
- Pin No. 13 - 3 (input)
- Pin No. 14 - D (output)
- Pin No. 15 - Not Connected (NC)
- Pin No. 16 - Vcc or positive power supply
15. Relay
Nomor PIN | Nama Pin | Deskripsi |
1 | Coil End 1 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
2 | Coil End 2 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
3 | Common (COM) | Common terhubung ke salah satu Ujung Beban yang akan dikontrol |
4 | Normally Close (NC) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu |
5 | Normally Open (NO) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu |
- Trigger Voltage (Voltage across coil) : 5V DC
- Trigger Current (Nominal current) : 70mA
- Maximum AC load current: 10A @ 250/125V AC
- Maximum DC load current: 10A @ 30/28V DC
- Compact 5-pin configuration with plastic moulding
- Operating time: 10msec Release time: 5msec
- Maximum switching: 300 operating/minute (mechanically)
No: | Pin Name | Description |
1 | Terminal 1 | A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor |
2 | Terminal 2 |

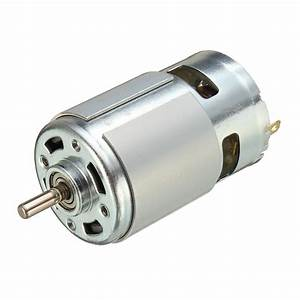

B. DC Motor Specifications
- Standard 130 Type DC motor
- Operating Voltage: 4.5V to 9V
- Recommended/Rated Voltage: 6V
- Current at No load: 70mA (max)
- No-load Speed: 9000 rpm
- Loaded current: 250mA (approx)
- Rated Load: 10g*cm
- Motor Size: 27.5mm x 20mm x 15mm
- Weight: 17 grams
A. Spesifikasi :
- Superior weather resistance
- 5mm Round Standard Directivity
- UV Resistant Eproxy
- Forward Current (IF): 30mA
- Forward Voltage (VF): 1.8V to 2.4V
- Reverse Voltage: 5V
- Operating Temperature: -30℃ to +85℃
- Storage Temperature: -40℃ to +100℃
- Luminous Intensity: 20mcd
B. Konfigurasi Pin :
- Pin 1 : Positive terminal of LED
- Pin 2 : Negative terminal of LED
18. Ground
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

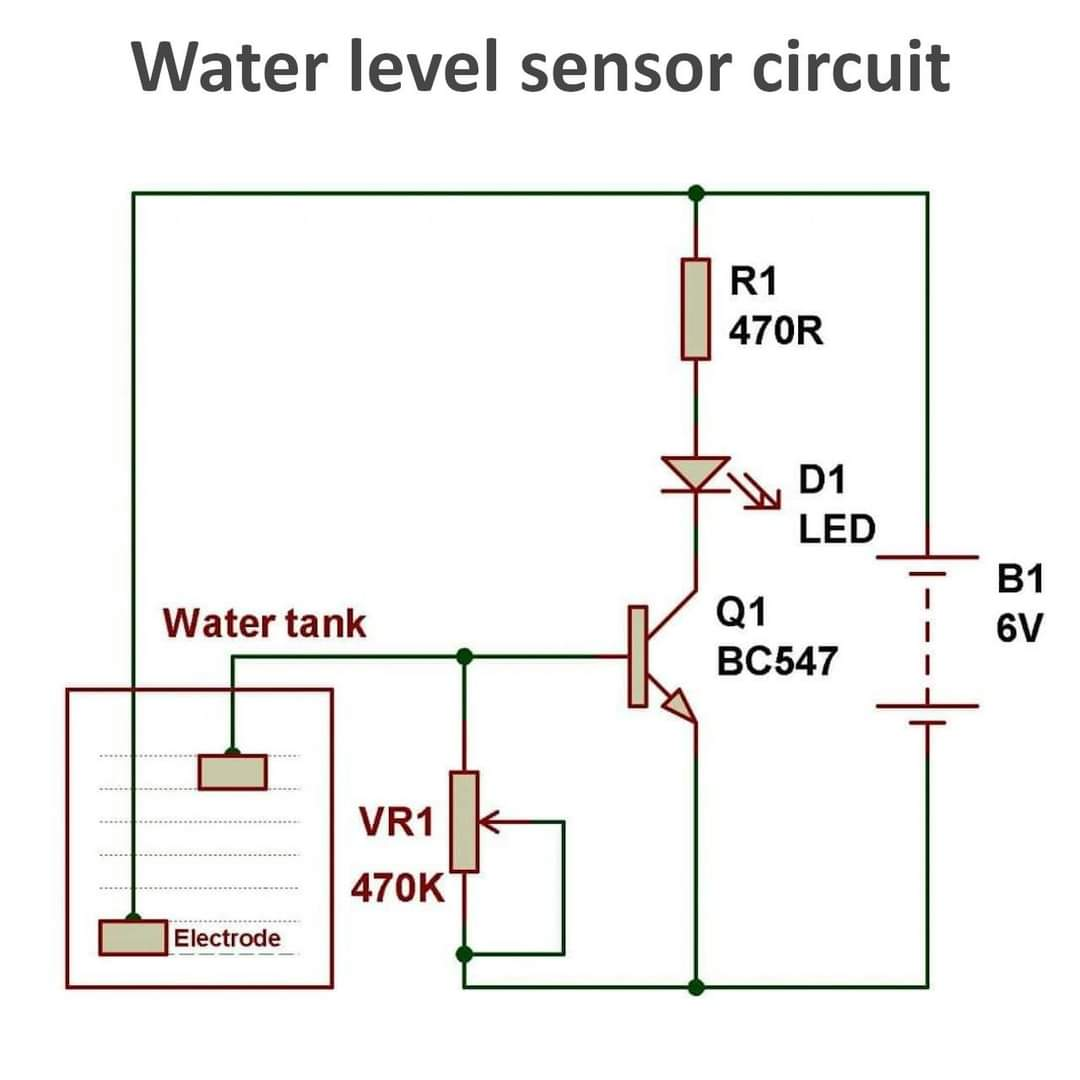

19. Sensor Water Level
Working Voltage: DC 3-5VWorking Current: <20mASensor Type: SimulationDetection Area: 40 mm x 16 mmManufacturing Process: FR4 double spray tinFixed Hole Size: 3.2 mmHumanized Design: Half moon sag nonskid treatmentWorking Temperature: 10 °C to 30 °CWork Humidity: 10% to 90% without condensationSize: 65 mm x 20 mm x 8 mmOptional Accessories: 3 pin sensor connecting line,Arduino 328 controller,Sensor relay shield
20. Sensor UV
22. Sensor Infrared
A. Konfigurasi Pin
Pin Name
Description
VCC
Power Supply Input
GND
Power Supply Ground
OUT
Active High Output
B. Spesifikasi
5VDC Operating voltage
I/O pins are 5V and 3.3V compliant
Range: Up to 20cm
Adjustable Sensing range
Built-in Ambient Light Sensor
20mA supply current
Mounting hole
Size: 50 x 20 x 10 mm (L x B x H)
Hole size: φ2.5mm
C. Grafik ResponGambar grafik respon Sensor Infrared
- RESISTOR
Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :
Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :
Seri : Rtotal = R1 + R2 + R3 + ….. + Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
- DIODA
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
A. Kondisi tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.
C. Kondisi tegangan negatif (Reverse-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.
3. Rumus
- Transistor NPN
Rumus dari Transitor adalah :
hFE = iC/iB
dimana, iC = perubahan arus kolektor
iB = perubahan arus basis
hFE = arus yang dicapai
Karakteristik Input
Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.
Karakteristik Output
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.
Gelombang I/O Transistor
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.
- KAPASITOR
Rumus Kapasitas Kapasitor
Rumus Kapasitor Keping Sejajar (Udara)
Rumus Kapasitor Keping Sejajar (Medium)
Rumus Kapasitas Kapasitor Bentuk Bola
- INDUKTOR
Kemampuan Induktor atau Coil dalam menyimpan Energi Magnet disebut dengan Induktansi yang satuan unitnya adalah Henry (H). Satuan Henry pada umumnya terlalu besar untuk Komponen Induktor yang terdapat di Rangkaian Elektronika. Oleh Karena itu, Satuan-satuan yang merupakan turunan dari Henry digunakan untuk menyatakan kemampuan induktansi sebuah Induktor atau Coil. Satuan-satuan turunan dari Henry tersebut diantaranya adalah milihenry (mH) dan microhenry (µH). Simbol yang digunakan untuk melambangkan Induktor dalam Rangkaian Elektronika adalah huruf “L”.
Simbol Induktor
Berikut ini adalah Simbol-simbol Induktor :
Simbol Induktor di proteus :
Nilai Induktansi sebuah Induktor (Coil) tergantung pada 4 faktor, diantaranya adalah :
- Jumlah Lilitan, semakin banyak lilitannya semakin tinggi Induktasinya
- Diameter Induktor, Semakin besar diameternya semakin tinggi pula induktansinya
- Permeabilitas Inti, yaitu bahan Inti yang digunakan seperti Udara, Besi ataupun Ferit.
- Ukuran Panjang Induktor, semakin pendek inductor (Koil) tersebut semakin tinggi induktansinya.
- Air Core Inductor – Menggunakan Udara sebagai Intinya
- Iron Core Inductor – Menggunakan bahan Besi sebagai Intinya
- Ferrite Core Inductor – Menggunakan bahan Ferit sebagai Intinya
- Torroidal Core Inductor – Menggunakan Inti yang berbentuk O Ring (bentuk Donat)
- Laminated Core Induction – Menggunakan Inti yang terdiri dari beberapa lapis lempengan logam yang ditempelkan secara paralel. Masing-masing lempengan logam diberikan Isolator.
- Variable Inductor – Induktor yang nilai induktansinya dapat diatur sesuai dengan keinginan. Inti dari Variable Inductor pada umumnya terbuat dari bahan Ferit yang dapat diputar-putar.
Fungsi Induktor (Coil) dan Aplikasinya
Fungsi-fungsi Induktor atau Coil diantaranya adalah dapat menyimpan arus listrik dalam medan magnet, menapis (Filter) Frekuensi tertentu, menahan arus bolak-balik (AC), meneruskan arus searah (DC) dan pembangkit getaran serta melipatgandakan tegangan.
Berdasarkan Fungsi diatas, Induktor atau Coil ini pada umumnya diaplikasikan :
- Sebagai Filter dalam Rangkaian yang berkaitan dengan Frekuensi
- Transformator (Transformer)
- Motor Listrik
- Solenoid
- Relay
- Speaker
- Microphone
- OP-AMP
Karakteristik IC OpAmp
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
Inverting Amplifier
Rumus:
NonInverting
Rumus:
Komparator
Rumus:
Adder
Rumus:
Bentuk Gelombang
- GERBANG NOT (IC 7404)
Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.
Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.
Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1"
- DECODER (IC 7447)
IC BCD 7447 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 7447 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.
IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 7447.
Konfigurasi Pin Decoder:
a. Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C dan D. Pin input berkeja dengan logika High=1.
b. Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.
c. Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
d. Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
e. Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
Pada aplikasi IC dekoder 7447, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 7447 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.
- ENCODER 74147
- RAIN SENSOR
Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’. Sehingga ketika sensor mendeteksi adanya hujan, wiper mobil secara otomatis akan berfungsi tanpa harus mengaktifkan saklar manual.
Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.
Komponen Sensor Hujan
- Sensor hujan bermaterial dari FR-04 dengan dimensi 5 centimeter (cm) x 4 cm berlapis nikel.
- Lapisan modul pada sensor mempunyai sigar oksidasi sehingga tahan terhadap korosi.
- IC komputer.
- Terdapat potensiometer yang berfungsi mengatur sensifitas sensor.
- Dua output digital dan analog.
- Raindrop Sensor (Rain Sensor):
- Prinsip kerja: Mendeteksi keberadaan tetesan air hujan.
- keunggulan: Spesifik untuk mendeteksi hujan, umum digunakan pada proyek-proyek DIY.
- Tipping Bucket Sensor:
- Prinsip kerja: Menggunakan ember yang berayun saat terisi air hujan. Setiap kali ember berayun, itu dihitung sebagai satu unit curah hujan.
- Fungsi: Umum digunakan dan mudah dioperasikan.
- Optical Rain Sensor:
- Prinsip kerja: Mengandalkan cahaya optik yang terganggu oleh tetesan air hujan. Perubahan intensitas cahaya digunakan untuk mengukur curah hujan.
- Fungsi: Sensitif dan cocok untuk penggunaan di area tertentu.
- Capacitive Rain Sensor:
- Prinsip kerja: Mengukur kapasitansi antara dua elektroda, yang berubah saat terkena air hujan.
- Fungsi: Sensitif dan dapat mendeteksi intensitas hujan.
- Acoustic Rain Sensor:
- Prinsip kerja: Berdasarkan gelombang suara yang dihasilkan oleh tetesan air hujan yang mengenai permukaan sensor.
- Fungsi: Efektif dalam mendeteksi intensitas hujan.
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

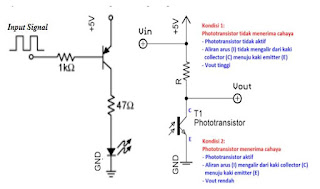

Sensor IR sendiri memiliki karakteristik sebagai berikut:
1. Sensor IR secara khusus menyaring cahaya IR, tapi tidak terlalu baik untuk mendeteksi cahaya tampak.
2. Sensor IR memiliki demulator (bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik) yang digunakan untuk mencari IR yang ter-modulasi (merupakan bagian yang mengubah sinyal informasi ke dalam sinyal pembawa (carrier) dan siap untuk dikirimkan) pada rentang frekuensi 38 KHz. Lampu LED IR yang hanya menyala terus menerus tidak akan terdeteksi oleh receiver, melainkan harus PWM Blinking/Flicking (berkedip secara konstan dalam kurun waktu beberapa milidetik) pada rentang 38 KHz.
3. Sensor IR mendeteksi sinyal IR 38 KHz dan keluaran rendah (0V) atau tidak mendeteksi apapun dan keluaran tinggi (5V) (Ada dkk, 2012).
- SENSOR UV
Ultraviolet (UV) adalah gelombang elektromagnetik yang memiliki panjang gelombang sebesar 380-200 nm. Cahaya ini sulit untuk dilihat dengan mata telanjang. Cahaya ini biasanya dipancarkan oleh matahari.
Sensor Ultraviolet
Sensor cahaya ultraviolet adalah sensor cahaya yang hanya merespon perubahan intensitas cahaya ultraviolet yang mengenainya. Sensor ini menerima input dalam bentuk intensitas cahaya ultraviolet dan menghasilkan output dalam bentuk perubahan besaran listrik.
Sensor yang dapat mengukur besar intensitas cahaya. Pada umumnya terletak di dalam HP yang kalau terkena cahaya matahari, cahaya yang dipancarkan oleh layar HP semakin terang. Input yang diterima berupa cahaya dan output yang akan dihasillkan berupa tegangan yang dapat memicu nyala pada rangkaian yang di sini pada umumnya digunakan pada laya HP atau Smartphone. Penggunaan Ambient Light Sensor harus disertai dengan Op-Amp dikarenakan keluaran yang dihasilkan oleh Ambient Light Sensor tidak sampai sebesar 5 Volt.
soil moisture sensor
sebuah jenis sensor yang fungsinya adalah untuk mengukur kelembaban tanah, prinsip operasinya adalah mendeteksi kelembaban di sekitar tanah, meskipun secara teknis sensor ini tidak dapat mendeteksi kelembaban tanah.
BAGIAN BAGIAN PIN SENSOR
- Semakin banyak air dalam tanah, semakin baik konduktivitasnya dan semakin rendah resistensinya.
- Semakin sedikit air dalam tanah, semakin rendah konduktivitasnya dan semakin tinggi pula resistansinya.
Gambar diatas adalah tingkat kelembaban tanah ideal sesuai dengan jenis tanamannya
- Bahan: Kabel koaksial atau pemandu gelombang.
- Cara kerja: Sensor TDR mengukur waktu yang diperlukan untuk pulsa elektromagnetik untuk bergerak sepanjang pemandu gelombang yang dimasukkan ke dalam tanah. Konstanta dielektrik tanah memengaruhi waktu perjalanan, yang kemudian digunakan untuk menentukan kandungan air tanah.
- Bahan: Probe dengan elektroda logam biasanya terbuat dari baja tahan karat.
- Cara kerja: Sensor ini mengukur kapasitansi antara elektroda karena dipengaruhi oleh konstanta dielektrik tanah sekitarnya. Konstanta dielektrik berubah dengan kandungan air tanah.
- Bahan: Bahan konduktif seperti gipsum atau zat hidroskopis lainnya sering digunakan dalam probe.
- Cara kerja: Ketahanan listrik atau impedansi antara dua elektroda berubah dengan kandungan air tanah. Sensor ini didasarkan pada prinsip bahwa kelembapan memengaruhi konduktivitas tanah.
- Bahan: Material dielektrik yang digunakan dalam sensor kapasitif mungkin termasuk keramik atau polimer.
- Cara kerja: Sensor dielektrik mengukur permitivitas atau konstanta dielektrik tanah, yang berubah dengan kandungan air. Kapasitansi sensor dipengaruhi oleh konstanta dielektrik.
- Bahan: Biasanya terbuat dari keramik atau bahan berpori lainnya.
- Cara kerja: Tensiometer mengukur tegangan atau tekanan sedotan yang diberikan oleh air tanah. Mereka termasuk cangkir keramik berpori yang berkontak dengan air tanah, dan air bergerak masuk atau keluar cangkir keramik berdasarkan kondisi kelembapan tanah.
- Bahan: Biasanya melibatkan bahan dengan karakteristik penyerapan air yang diketahui.
- Cara kerja: Sensor ini menimbang sampel tanah sebelum dan setelah dikeringkan dalam oven. Perbedaan berat memberikan kandungan air gravimetrik.
- Bahan: Serat optik.
- Cara kerja: Sensor serat optik menggunakan perubahan dalam pantulan atau penyerapan cahaya untuk menentukan kelembapan tanah. Sifat optik tanah memengaruhi cahaya yang dipancarkan atau dipantulkan, yang kemudian dikorelasikan dengan kandungan air.
- Sensor Water LevelWater Level Sensor adalah alat yang digunakan untuk memberikan signal kepada alarm / automation panel bahwa permukaan air telah mencapai level tertentu. Sensor akan memberikan signal dry contact (NO/NC) ke panel. Detector ini bermanfaat untuk memberikan alert atau untuk menggerakkan perangkat automation lainnya. Water sensor ini telah dilengkapi dengan built-in buzzer yang berbunyi pada saat terjadi trigger.Sensor ketinggian air biasanya digunakan untuk menghitung ketinggian air di sungai, danau, atau tangki air. Sensor ini sangat mudah untuk dibuat karena bahan - bahanya sederhana.Cara Kerja SensorPada saat ketinggian air naik, maka secara otomatis bandul bermagnet akan ikut terangkat juga, dan ketika magnet berada pada level sensor berikutnya maka sensor tersebut akan aktif dan menyalakan lampu atau peralatan lainya.Grafik Water Level SensorPengoperasian sensor ketinggian air cukup sederhana.Jejak daya dan indra membentuk resistor variabel (seperti potensiometer) yang resistansinya bervariasi berdasarkan seberapa banyak mereka terpapar air.Resistensi ini berbanding terbalik dengan kedalaman pencelupan sensor dalam air:Semakin banyak air yang dibenamkan sensor, semakin baik konduktivitasnya dan semakin rendah resistansinya.Semakin sedikit air yang dibenamkan sensor, semakin buruk konduktivitasnya dan semakin tinggi resistansinya.Sensor menghasilkan tegangan output yang sebanding dengan resistansi; dengan mengukur tegangan ini, ketinggian air dapat ditentukan.
Water level merupakan sensor yang berfungsi untuk mendeteksi ketinggian air dengan output analog kemudian diolah menggunakan mikrokontroler. Cara kerja sensor ini adalah pembacaan resistansi yang dihasilkan air yang mengenai garis lempengan pada sensor. Cara kerja sensor ini adalah pembacaan resistansi yang dihasilkan air yang mengenai garis lempengan pada sensor. Semakin banyak air yang mengenai lempengan tersebut, maka nilai resistansinya akan semakin kecil dan sebaliknya.
Sensor memiliki sepuluh jejak tembaga yang terbuka, lima di antaranya adalah jejak daya dan lima lainnya adalah jejak indera. Jejak-jejak ini terjalin sehingga ada satu jejak indera di antara setiap dua jejak kekuatan. Biasanya, jejak kekuatan dan indera tidak terhubung, tetapi ketika direndam dalam air, keduanya dijembatani. Pengoperasian sensor ketinggian air cukup sederhana.
Jejak daya dan indra membentuk resistor variabel (seperti potensiometer) yang resistansinya bervariasi berdasarkan seberapa banyak mereka terpapar air.
Resistensi ini berbanding terbalik dengan kedalaman pencelupan sensor dalam air:
· Semakin banyak air yang dibenamkan sensor, semakin baik konduktivitasnya dan semakin rendah resistansinya.
· Semakin sedikit air yang dibenamkan sensor, semakin buruk konduktivitasnya dan semakin tinggi resistansinya.
Sensor menghasilkan tegangan output yang sebanding dengan resistansi; dengan mengukur tegangan ini, ketinggian air dapat ditentukan.
Pengendali permukaan air (water level control) adalah suatu piranti listrik yang berguna sebagai pengatur tinggi rendahnya permukaan air dalam suatu wadah (bak / tangki / galon). Perangkat ini menggunakan komponen elektronika daya SCR dan transistor, serta dilengkapi dengan elektroda yang berfungsi sebagai sensor untuk tinggi rendahnya permukaan air.Apabila level air naik, air menghubungkan elektrode yang terpasang dari normaly open (NO) menjadi normaly close (NC) dalam arti elektrode ini sebagai swicth. Dengan terhubungnya elektrode oleh air maka power suplay akan mengalirkan arus menuju transitor.Elektroda kapasitif adalah jenis elektroda yang digunakan dalam proses elektrolisis atau dalam perangkat sensor untuk mengukur kapasitansi atau perubahan kapasitansi dalam suatu sistem. Elektroda kapasitif terdiri dari dua elektroda yang terpisah oleh suatu dielektrik (bahan isolator) yang digunakan untuk mengukur kapasitansi. Dalam sensor tingkat air, elektroda kapasitif digunakan untuk mengukur perubahan kapasitansi antara dua elektroda yang terpisah oleh air. Ketika tingkat air meningkat atau menurun, kapasitansi antara dua elektroda berubah, yang dapat digunakan untuk mengukur tingkat air.Gambar Plat Sensor Water Level Sensor :
Sebuah sensor kapasitif interdigital adalah struktur coplanar com prizing beberapa elektroda sisir interpenetrasi. Prinsip operasi sensor kapasitif interdigital mirip dengan dua kapasitor pelat paralel. Gambar 1 menunjukkan transformasi kapasitor plat par allel menjadi sensor kapasitif interdigital. Dengan menerapkan potensial yang berbeda pada setiap elektroda sisir, medan pinggiran dihasilkan antara elektroda positif dan negatif. Bidang-bidang ini berjalan dari elektroda positif ke elektroda negatif yang melewati material under testing (MUT) yang bersentuhan pada elektroda sisir.
- POTENSIOMETER
- RELAY
Kapasitas Pengalihan Maksimum:
- Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point.
- Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close.
- Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.
- 7 SEGMENT ANODA
Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.
Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.
Tabel Pengaktifan Seven Segment Display
- LIGHT EMITTING DIODE (LED)
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya. Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.
- LIGHT EMITTING DIODE (LED)
Simbol dan Bentuk LED (Light Emitting Diode)
Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya
Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya
- MOTOR DC
Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
- VOLTMETER
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.
- GROUND
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian- BATERAI
- BATERAI
- POWER SUPPLY
- GENERATOR DC
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker), jenis generator DC yaitu: |
|
Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang. Prinsip Kerja generator DC Prinsip kerja suatu generator arus searah berdasarkan hukum Faraday :  Dengan lain perkataan, apabila suatu konduktor memotong garis-garis fluksi magnetik yang berubah-ubah, maka GGL akan dibangkitkan dalam konduktor itu. Jadi syarat untuk dapat dibangkitkan GGL adalah :
|
 |
| Prinsip Kerja Generator DC |
Keterangan gambar :
|
Untuk menentukan arah arus pada setiap saat, berlaku pada kaidah tangan kanan :
|
4.1 Prosedur Percobaan
1. Siapkan semua alat dan bahan yang diperlukan
2. Disarankan agar membaca datasheet setiap komponen
3. Cari kompnen yang diperlukan di library proteus
4. Pasang dan simulasikan rangkaian tersebut
Blog diagram soil moisture sensor
Blog diagram Water Level sensor
Blog diagram Loadcell sensor
Blog diagram UV sensor
4.2 Rangkaian Simulasi
- Download File HTML klik disini
- Download Rangkaian klik disini
- Download Video Prinsip Kerja Rangkaian klik disini
- Download Video Teori Sensor Rain klik disini
- Download Video Teori Sensor Soil Moisture klik disini
- Download Video Teori Sensor UV klik disini
- Download Video Teori Sensor Water Level klik disini
- Download Video Teori Sensor infrared klik disini
- Download Datas Sheet Resistor klik disini
- Download Datasheet Dioda 1N4001 klik disini
- Download Datasheet Transistor NPN BC547 klik disini
- Download Datasheet Relay klik disini
- Download Datasheet LM358 Klik Disini
- Download Datasheet Kapasitor klik disini
- Download Datasheet Induktor klik disini
- Download Datasheet LED klik disini
- Download Datasheet Motor DC klik disini
- Download Datasheet Potensiometer klik disini
- Download Datasheet NOT IC 7404 klik disini
- Download Datasheet Decoder 7447 [klik disini]
- Download Datasheet Encoder IC 74147 klik disini
- Download Datasheet Seven Segment klik disini
- Download Datasheet Sensor Water Level klik disini
- Download Datasheet Sensor infrared klik disini
- Download Datasheet Sensor Rain kilik disini
- Download Datasheet Sensor UV klik disini
- Download Datasheet Sensor Soil Moisture klik disini
- Download Library Sensor Soil Moisture klik Disini
- Download Library Rain Sensor klik disini
- Download Library Sensor Water Level klik disini
- Download Library Sensor Infrared klik disini
Tidak ada komentar:
Posting Komentar
