1. Tujuan [kembali]
a. Menambah wawasan tentang transistor
b. Dapat mengidentifikasi terminal pada transistor
2. Alat dan Bahan [kembali]
1.Battrai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter,ponsel, dan mobil listrik.Ketika baterai memasok daya listrik,terminal positifnya adalah katode dan terminal negatifnya adalah anoda.Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik.Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.
2. Resistor
Resistor adalah komponen dasar elektronika yang umumnya digunakan pada rangkaian elektronika ataupun rangkaian listrik lainnya dengan fungsi utama yaitu menghambat/membatasi jumlah arus input atau arus yang mengalir masuk ke dalam satu rangkaian, dimana kemampuan resistor dalam membatasi arus masuk sesuai dengan spesifikasi resistor tersebut. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon.
Bahan Resistansi Pada Resistor
Berikut ini beberapa bahan yang paling umum digunakan dalam pembuatan resistor
1. Komposisi Karbon
Memiliki daya rendah hingga menengah, toleransi dan satbilitas yang dihasilkan dari resistor komposis karbon relatif buruk, disamping itu juga menghasilkan lebih banyak noise dibanding tipe resistor lainnya.
2. Film Karbon
Memiliki daya rendah, toleransi serta stabilitas yang dihasilkan lumayan bagus, serta tidak menghasilkan banyak noise.
3. Film Metal
Memiliki daya rendah hingga menengah, toleransi serta stabilitas yang dihasilkan dari ressitor jenis ini sangat baik, disamping itu hampir tidak ada noise yang dihasilkan.
3. Transistor
2N2222 adalah transistor penemuan bipolar (BJT) NPN yang umum digunakan untuk aplikasi penguat atau pengalihan daya rendah tujuan umum. Ini dirancang untuk arus rendah hingga sedang,daya rendah,tegangan menengah,dan dapat beroperasi pada kecepatan cukup tinggi.
2N2222 dianggap sebagai transistor yang sangat umum,dan digunakan sebagai contoh transistor NPN.Hal ini sering digunakan sebagai transistor sinyal kecil,dan tetap transistor tujuan umum kecil bertahan lama.
3. Dasar Teori [kembali]

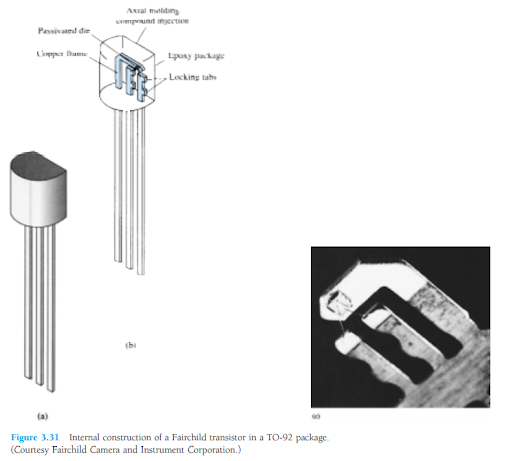

Setelah transistor diproduksi menggunakan salah satu teknik yang dijelaskan dalam Bab 12, prospek, biasanya, emas, aluminium, atau nikel kemudian dilampirkan dan seluruh struktur dienkapsulasi dalam wadah seperti yang ditunjukkan dalam gambar 3.29. Mereka dengan konstruksi tugas berat adalah perangkat berdaya tinggi, sementara mereka yang kaleng kecil (topi atas) atau tubuh plastik adalah perangkat berdaya rendah hingga menengah.

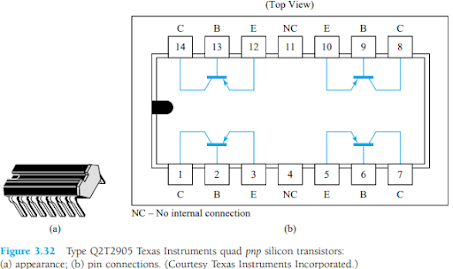

Jika memungkinkan, casing transistor akan memiliki beberapa penandaan untuk menunjukkan prospek mana yang terhubung ke emitor, kolektor, atau basis transistor. Beberapa metode yang umum digunakan ditunjukkan dalam gambar 3.30.
Problem
1. Apa yang terjadi jika transistor mengalami kerusakan?
Ada 2 kemungkinan apabila transistor rusak :1. Transistor putus bila, Pada transistor PNP ketika basic dihubungkan dengan
kabel positif dan emitor atau kolektor dihubungkan dengan kabel negatif jarum
padaohmmeter tidak bergerak.Pada transistor NPN ketika basic dihubungkan
dengan kabel negatif dan emitor ataukolektor dihubungkan dengan kabel
positif jarum pada ohmmeter tidak bergerak.
2. Transistor bocor bila, Pada transistor PNP ketika basic dihubungkan dengan
kabel negatif dan emitor atau kolektor dihubungkan dengan kabel positif jarum
pada ohm meter menunjukkan resistansi kecil. Pada transistor NPN ketika basic
dihubungkan dengan kabel positif dan emitor atau colector dihubungkan dengan
kabel negatif jarum pada emitor menunjukkan resistansi kecil. Jika transistor
rusak maka transistor tidak dapat digunakan sebagai saklar elektronik, dalam artian tidak dapat menghantar arus.
2. Sebuah transistor mempunyai βdc sebesar 150. Jika arus kolektor sama dengan 45 mA, berapakah besarnya arus basis?
Dik : βdc = 150Ic = 45 mA
Dit : IB = ……?
Jawab :
βdc IC/IB
IB = Ic/ βdc = 0.3mA
Example
1. Jika arus emitter sebesar 6 mA dan arus kolektor sebesar 5,75 mA, berapakah besarnya arus bias? Berapakah nilai dari αdc ?
Dik : IE = 6 mA Ic = 5.75 mA
Dit : IB = ……? αdc = ……?
Jawab :
IE = IB +Ic
IB = IE – Ic IB = 6 – 5.75 = 0.25 mA
αdcIc/Ie
αdc = 0,985
IB = IE – Ic IB = 6 – 5.75 = 0.25 mA
αdcIc/Ie
αdc = 0,985
Soal Pilihan Ganda
1. SCR singkatan dari ?
A. Silicon Controlled Rectifier
B. System Controll Resistor
C. Silicon Computer Resistor
D. Silicon Computer Rectifier
E. System Controll Rectifier
B. System Controll Resistor
C. Silicon Computer Resistor
D. Silicon Computer Rectifier
E. System Controll Rectifier
2. Transistor memiliki tiga kaki yaitu?
A. basis, collector dan emitter
B. anoda, katoda dan gate
C. dioda, anoda dan basis
D. drain, gate dan source
A. Prosedur
- Pilih komponen yang dibutuhkan
- Susun setiap komponen sesuai gambar rangkaian
- Hubungkan tiap komponen
- Rangkaian selesai
1. Foto rangkaian
2. Prinsip Kerja [kembali]
VEB memberi tegangan arah maju pada Basis emitor dan Vcc memberikan tegangan arah balik terhadap CB
VEB : Tegangan basis emitor VBC : Tegangan basis colektor VR : tegangan di ujung –ujung R
Jika arus emitor yang sampai colektor dinamakan ᾳ maka Ic = – αIE jadi arus colektor terjadi karena adanya arus emitor. Arus emitor dan arus Colektor diperjanjikan selalu berlawanan arah, oleh karenanya harga α selalu pas.
VEB : Tegangan basis emitor VBC : Tegangan basis colektor VR : tegangan di ujung –ujung R
Jika arus emitor yang sampai colektor dinamakan ᾳ maka Ic = – αIE jadi arus colektor terjadi karena adanya arus emitor. Arus emitor dan arus Colektor diperjanjikan selalu berlawanan arah, oleh karenanya harga α selalu pas.
